茨城県 野村牧場様 ウォークスルー・ストール工事

2013年10月に茨城県の野村牧場様でウォークスルー・ストールの工事を行いました。
国産のストール、エアー関係は今回が初の試みでした。
電磁弁の使用でホースが短く出来たこと、電気の使用で開閉ボタンが楽なことが改良点です。

ウォークスルー・ストール工事

初日は図面上の位置と合わせ、ポストの位置出し、コア抜きを行いました。

翌日コア抜きの続き、残り12箇所。コンクリートが約250mm打ってあるので大変な作業でした。アンカーボルトが効かず夕方6:30までかかりました。

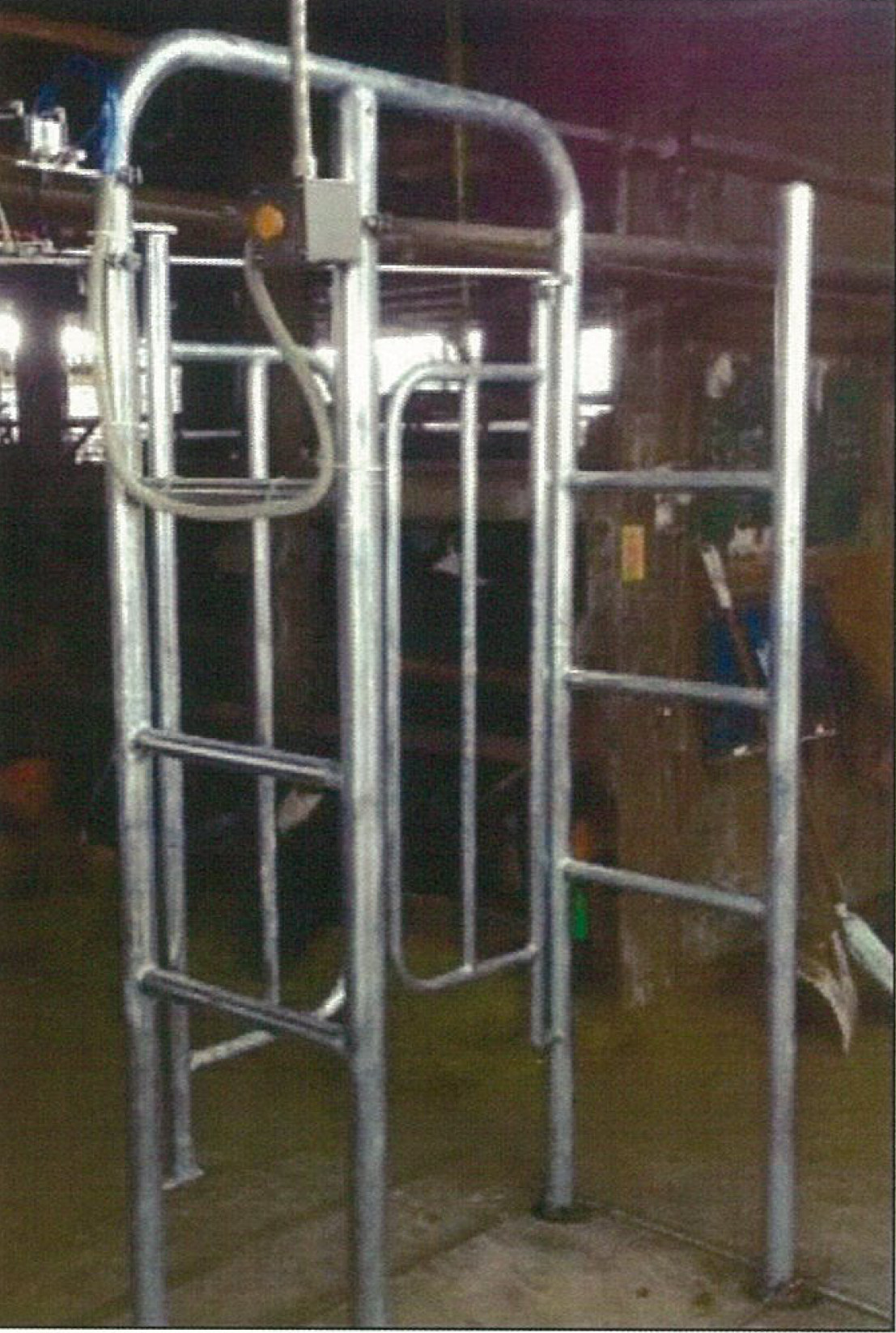

その後ポスト立てをしてから、エントランスゲート取付けます。

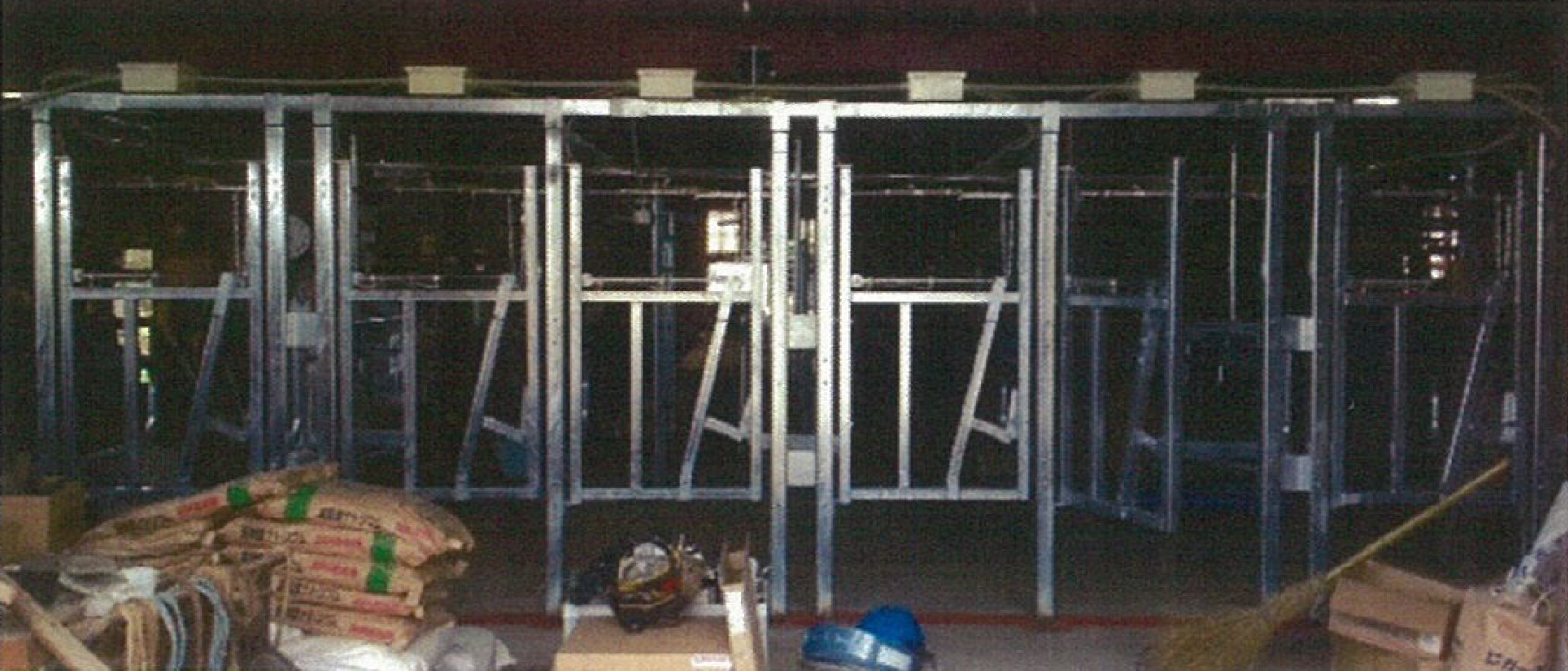

ストール組立て。

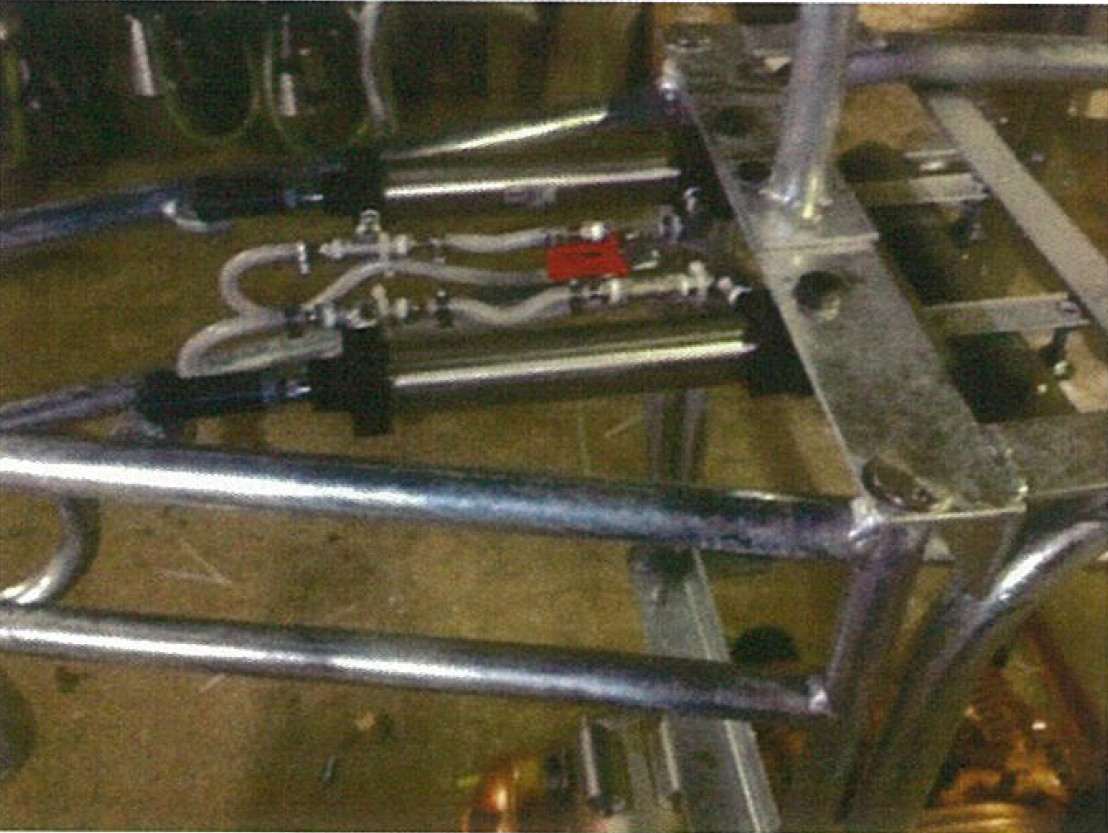

ストールシリンダー、デイバイダー油圧シリンダー、操作パネルを取付けます。

ゲート配線し、不具合を調整します。

エアーチューブ、ゲート、ヘッドロック、試運転、片付け。


101503

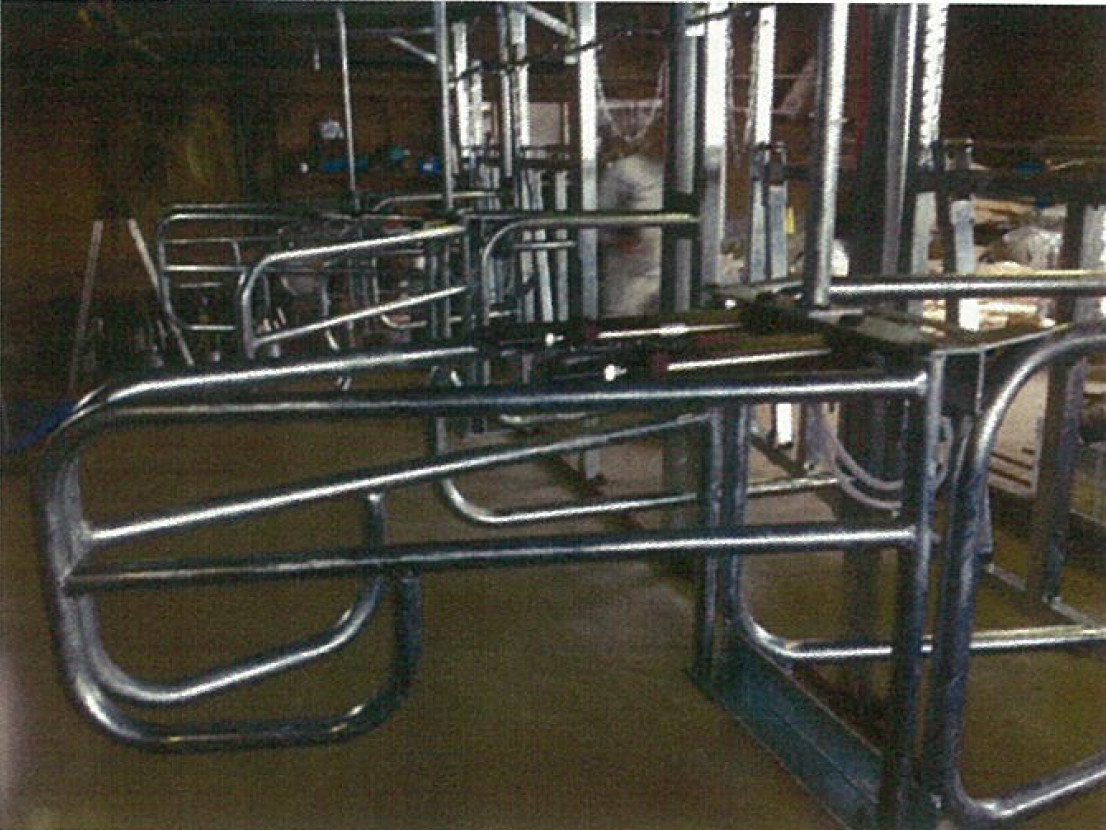

正面から


101503

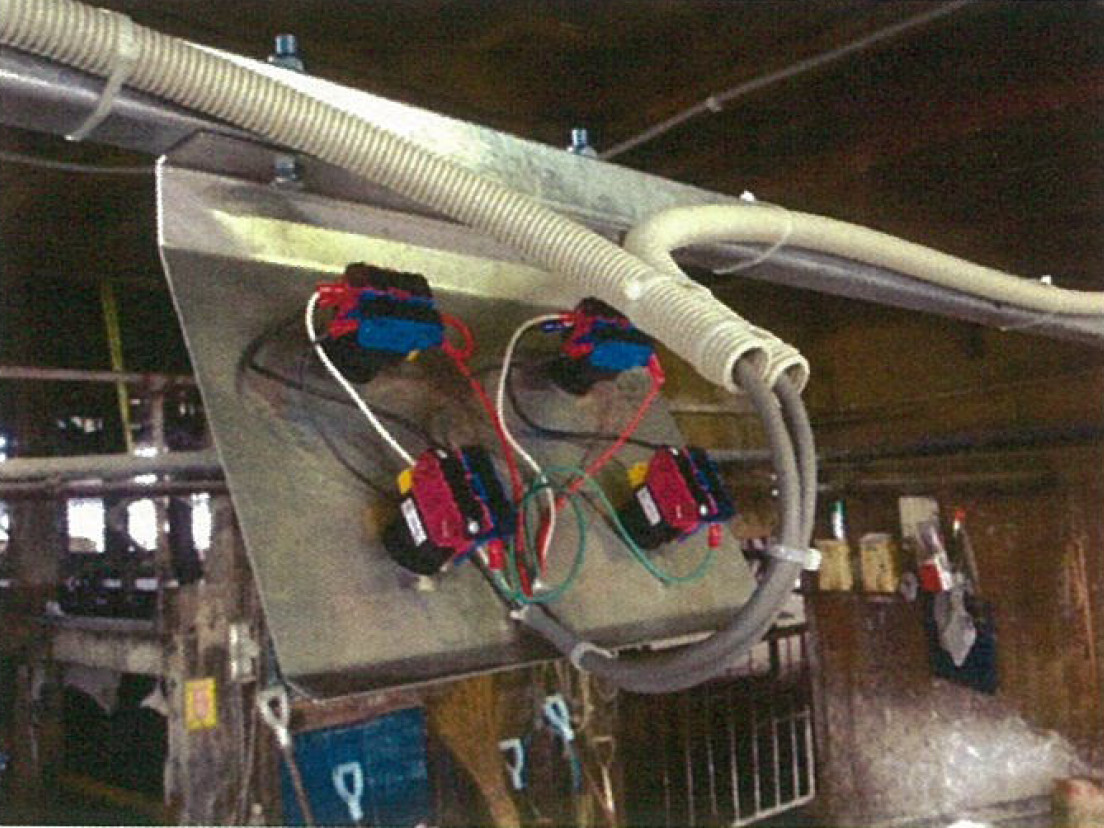

配線


101503


101503


101503


101503

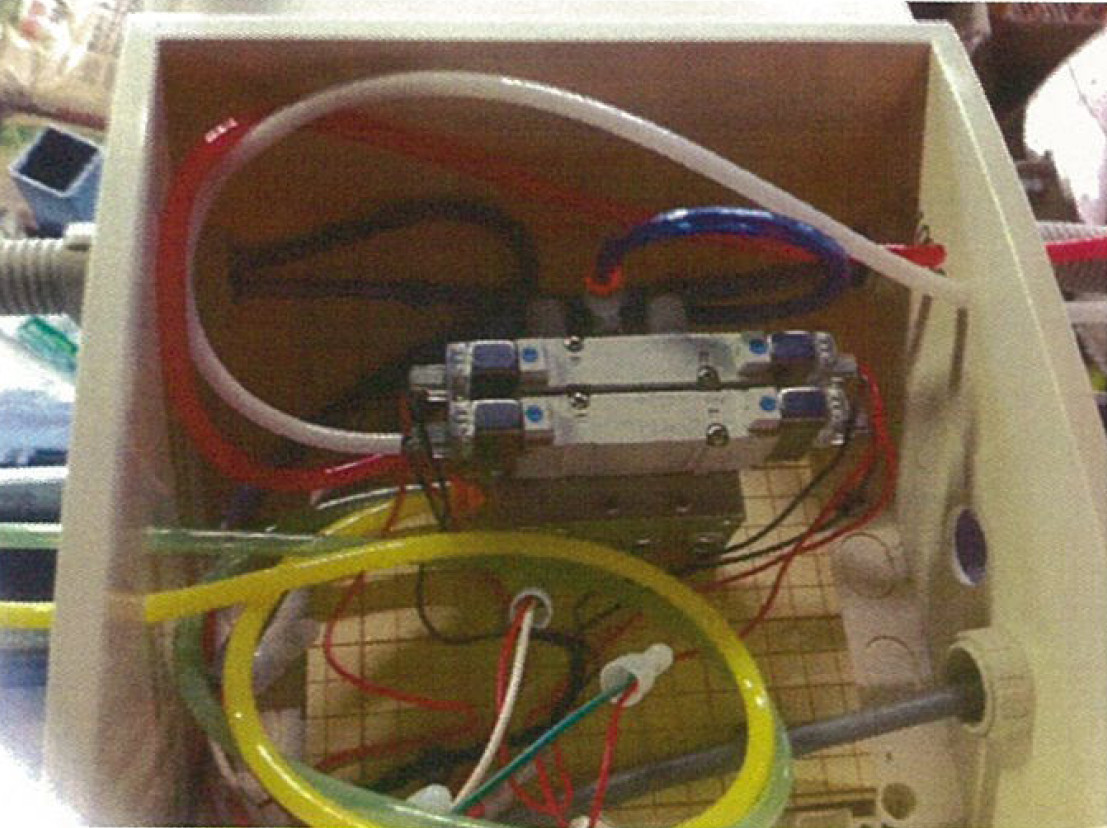

コントロールボックス


投稿:2013年10月31日
